Заземление щитков учета электроэнергии

В соответствии с действующим СТП для индивидуальных жилых домов и других, подобных им, потребителей, предусмотрено применение электроустановок с заземлением.

Разделения PEN-проводника на нулевой защитный (PE) и нулевой рабочий (N) проводники должно быть выполнено во вводном устройстве здания.

Главная заземляющая шина должны быть, как правило, медной. Допускается применение заземляющей шины из стали. Применение алюминиевых шин не допускается!

Щитки ЩУЭ, выполненные в металлическом корпусе, установленные на опорок ВЛ, должны быть занулены и заземлены на опорах, имеющих ЗУ, занулены на опорах, не имеющих ЗУ. Для этого необходимо заземляющий зажим ЩУЭ присоединить к заземляющему выпуску опоры. При этом верхний заземляющий выпуск должен быть присоединен к PEN-проводнику ВЛ.

Для щитков ЩУЭ, выполненных в пластиковом корпусе, установленных на опорах ВЛ, при отсутствии установленных в схеме ОПС заземление не требуется.

Для заземления могут быть использованы искусственные и естественные заземлители (напряжение прикосновения должно иметь допустимое значение, обеспечивать нормированные значения напряжения на заземляющем устройстве и допустимые плотности токов). Выполнение искусственных заземлителей не обязательно.

В качестве естественных заземлителей могут быть использованы:

- металлические и железобетонные конструкции зданий и сооружений, находящихся в соприкосновении с землей;

- металлические трубы водопровода, проложенные в земле;

- обсадные трубы буровых скважин;

- металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т.п.;

- другие находящиеся в земле металлические конструкции и сооружения;

- заземлители опор ВЛ, соединенные с заземляющим устройством при помощи грозозащитного троса ВЛ, если трос не изолирован от опор ВЛ;

Не допускается использовать трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводы канализации и центрального отопления.

Использование естественных заземлителей в качестве элементов заземляющих устройств не должно приводить к их повреждению при протекании по ним токов короткого замыкания или к нарушению работы устройств, с которыми они связаны.

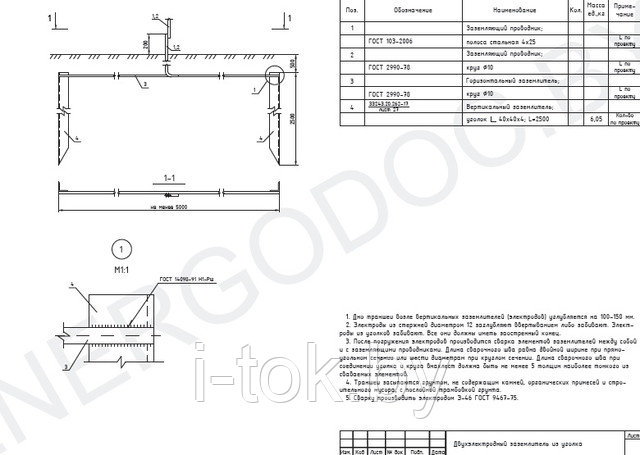

Сечение вертикальных и горизонтальных заземлителей выбирается по механической прочности и стойкости к коррозии.

Без покрытия для вертикальных диаметр до 12мм (длина до 5м), или до 16мм (длина свыше 5м)

Без покрытия для горизонтальных до 10мм.

Применение больших сечений приводит только к повышенному расходу стали, не изменяя других характеристик.

Расстояние между вертикальными заземлителями должно как минимум в два раза превышать длину вертикального заземлителя. Длина горизонтального заземлителя 5м и более, а вертикального, как правило, 2,5м. Искусственные заземлители не должны быть окрашены.

Соединения и присоединения должны быть надежными и обеспечивать непрерывность электрической цепи. Соединения стальных проводников рекомендуется выполнять посредством сварки.
