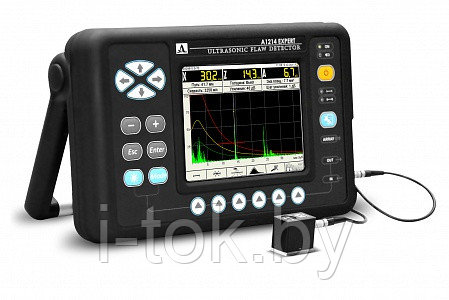

Ультразвуковой дефектоскоп А1214 EXPERT, фото 2
Описание
Характеристики
Информация для заказа
Отзывы о товаре

Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ -  полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.



Внесен в реестр средств измерений Республики Беларусь. Поставляется с первичной поверкой.

Назначение

  • контроль сварных швов
  • поиск мест коррозии, трещин, внутренних расслоений и других дефектов
  • определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
  • измерение толщины изделия

Особенности

  • большой высококонтрастный электролюминесцентный дисплей (320х240 точек) позволяет долго работать с прибором, не напрягая зрение.
  • самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
  • диапазон рабочих температур -30°С?+50° С
  • максимальное время непрерывной работы - 12 часов
  • вес дефектоскопа с аккумулятором - 1,9 кг
  • быстросъемный аккумулятор
  • полностью цифровой тракт
  • интуитивный интерфейс настройки и работы с прибором
  • ударопрочный корпус, степень защиты по IP65
  • большая библиотека настроек (100 конфигураций)
  • энергонезависимая память на 500 изображений экрана (развертки типа А с соответствующими параметрами)
  • традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
  • запоминание на экране огибающей максимумов сигнала
  • автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
  • возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
  • программируемая форма зондирующего импульса
  • регулируемая частота посылки зондирующих импульсов (до 200 Гц)
  • построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
  • встроенные АРД-диаграммы для совмещенныч преобразователей с автоматическим расчетом эквивалентной площади дефектов
  • дополнительные режимы: "стоп - кадр", "электронная временная лупа"
  • построение развертки типа В
  • наличие режима толщиномера
  • связь с компьютером по высокоскоростному USB-порту
  • совместимость с широким спектром преобразователей различных производителей

Возможности

Дефектоскоп А1214 ЭКСПЕРТ имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.

Интуитивный интерфейс

  • Быстрый доступ к функциям управления

В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное



  • Отображение сигнала в верхней части экрана в режиме Меню

    Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля.

  • Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа

  • Работа с внешним компьютером

Связь с внешним компьютером осуществляется через высокоскоростной USB-порт. Программное обеспечение ADM 3, поставляемое с прибором в базовой комплектации, позволяет реализовывать следующие возможности:

Характеристики

Параметр Значение
Максимальная толщина объекта контроля (по стали) 3500 мм
Рабочие частоты 0,5x15,0 МГц
Динамический диапазон дефектоскопа не менее  100 дБ
Диапазон изменений интервалов времени дефектоскопа 1x1200 мкс
Диапазон настроек скорости ультразвука 1000x15000 м/с
Полоса частот приемного тракта 0,14x21 МГц
Диапазон перестройки аттенюатора 0x90 дБ
Динамический диапазон ВРЧ не менее 30 дБ
Параметры зондирующего импульса:
- число периодов 0,5x5
- амплитуда (половина размаха) 20, 100, 200 В
- длительности фронтов не более 20 нс
- частота повторения зондирующих импульсов 5x200 Гц
Тип дисплея электролюминесцентный
Количество точек экрана 320 х 240
Размеры отображающего поля экрана 115 х 86 мм
Питание сменный аккумуляторный блок
Время непрерывной работы 12 ч
Диапазон рабочих температур  -30°Сx+50°С
Габаритные размеры 250 х 160 х 80 мм
Масса электронного блока 1,9 кг

Базовый комплект

Наименование Код
А1214 EXPERT - электронный блок УЗ дефектоскопа со съёмным аккумулятором 1117
Кабель LEMO-LEMO двойной 1,2 м 1211
Кабель LEMO-LEMO одинарный 1,2 м 1213
Преобразователь D1771 4.0A0D12CL 1452
Преобразователь S3568 2.5A0D10CL 1462
Преобразователь S5182 2.5A65D12CS 1434
Преобразователь S5096 5.0A70D6CS 1443
Сетевой адаптер с кабелем 220 В - 15 В 1619
Кабель USB A - Micro B 1825
Гарнитура Bluetooth 1824
Компакт-диск с документацией и ПО 1216
Калибровочный образец V2/25 1519
Чехол, сумка 1620
Гель УЗ  -30°C...+100°C, 0,1 кг

Вашу заявку вы можете передать нам по факсу: 392-45-71, на электронную почту: sbytenergokomplekt@bk.ru, либо по телефонам: 8-029-55-222-49, 8-029-951-89-23

Дополнительные характеристики
МатериалСталь
СостояниеНовое
