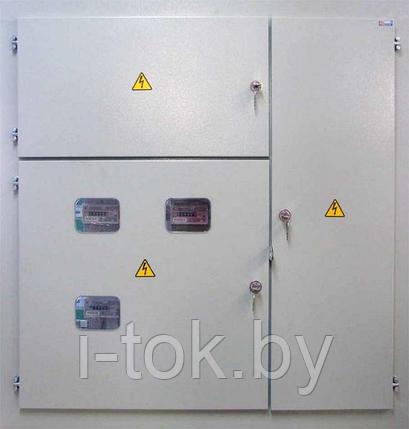

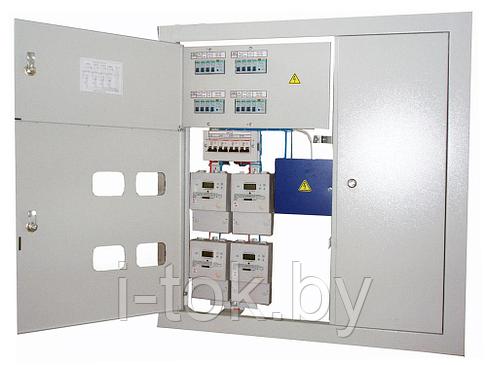

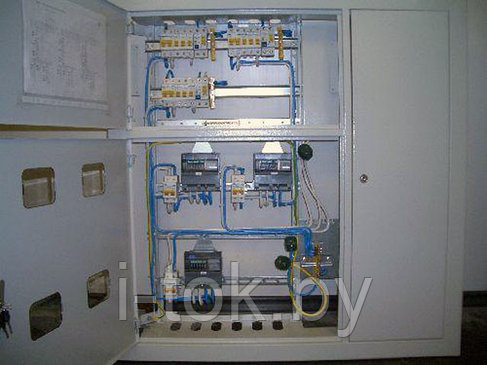

Современные этажные щиты ЩЭ и ЩЭм, разработанные с учетом сегодняшних требований по увеличению их нагрузочной способности, количества групповых линий на квартиру и обеспечению безопасности при эксплуатации бытовых приборов.
Щитки этажные предназначены:
- распределение и учет электричества;
- защита квартирных электросетей от перегрузок и замыканий;
- для установки телевизионной, радиотрансляционной, телефонной и др. сетей;
Устройство щитов позволяет их подключать к сетям систем TN-S и TN-C-S без разрезания магистральных проводов сечением до 90 мм².
| Стандартные условные обозначения для заказа | |
|---|---|
| ЩЭм ХХ — ХХХХ УХЛ4 | Щит этажный модернизированный |
| ЩЭм ХХ — ХХХХ УХЛ4 | 0 — знак дополнительного исполнения, может указываться при необходимости |
| ЩЭм ХХ — ХХХХ УХЛ4 | Количество квартир (2,3,4) |
| ЩЭм ХХ — ХХХХ УХЛ4 | Общее количество линейных аппаратов на квартиру (3,4,5,6) |
| ЩЭм ХХ — ХХХХ УХЛ4 | Наличие и тип линейного аппарата на 40А: 0 — отсутствует; 1 — выключатель автоматический без УЗО 2 — выключатель автоматический с УЗО |
| ЩЭм ХХ — ХХХХ УХЛ4 | Наличие автомтического выключателя на стояке питающей сети(0 — отсутствует, 1 — имеется) |
| ЩЭм ХХ — ХХХХ УХЛ4 | Наличие слаботочного отделения(0 — отсутсвует, 1 — имеется) |
| ЩЭм ХХ — ХХХХ УХЛ4 | Вид климатического исполнения по ГОСТ 15150 |
Стандартные щитки ЩЭ
| Условное обозначение (тип) щита |
Количество линейных аппаратов на квартиру(шт) и их номинальные токи | Номинальнй ток вводного квартирного аппарата, А |
|||
|---|---|---|---|---|---|
| Выключатель автоматический | Автоматический выключатель с УЗО (ток утечки 30 мА) |
||||
| 16 А | 40 А | 16 А | 40 А | ||
| ЩЭм Х — 30ХХ УХЛ4 | 2 | — | 1 | — | 40 |
| ЩЭм Х — 31ХХ УХЛ4 | 1 | 1 | 1 | — | 63 |
| ЩЭм Х — 32ХХ УХЛ4 | 1 | — | 1 | 1 | 63 |
| ЩЭм Х — 40ХХ УХЛ4 | 3 | — | 1 | — | 40 |
| ЩЭм Х — 41ХХ УХЛ4 | 2 | 1 | 1 | — | 63 |
| ЩЭм Х — 42ХХ УХЛ4 | 2 | — | 1 | 1 | 63 |
| ЩЭм Х — 50ХХ УХЛ4 | 4 | — | 1 | — | 40 |
| ЩЭм Х — 51ХХ УХЛ4 | 3 | 1 | 1 | — | 63 |
| ЩЭм Х — 52ХХ УХЛ4 | 3 | — | 1 | 1 | 63 |
| ЩЭм Х — 60ХХ УХЛ4 | 5 | — | 1 | — | 40 |
| ЩЭм Х — 61ХХ УХЛ4 | 4 | 1 | 1 | — | 36 |
| ЩЭм Х — 62ХХ УХЛ4 | 4 | — | 1 | 1 | 63 |
| Все необходимые параметры обозначенные «Х», указываются в соответствии со схемой условных обозначений при заказе. | |||||
Вашу заявку вы можете передать нам на электронную почту: sbytenergokomplekt@bk.ru, либо по телефону: 8-025-500-71-09 (life, viber).
| Основные | |
|---|---|
| Страна производитель | Беларусь |
| Тип оборудования | Шкаф |
| Количество шкафов | 1 шт. |
| Тип щита | Учетно-распределительный |
| Пользовательские характеристики | |
| Производитель | ООО "СбытЭнергоКомплект" |
- Цена: от 120 руб.
- Минимальный заказ: 10 шт.
