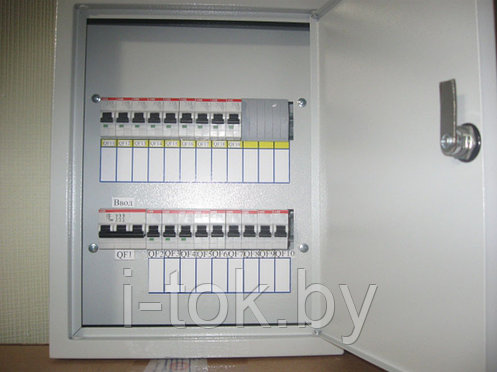

Щитки ЩОМ и ЩОУ используются для распределения электроэнергии, защиты от перегрузок токов короткого замыкания, токов утечки на «землю» в осветительных и силовых сетях переменного тока напряжением 380/220В, частотой 50Гц, с системами заземления TN-S и TN-C-S по ГОСТ 30331.3. Устанавливаются в общественных, офисных, производственных и др. помещениях.
| Тип щитка | Общий вид, № рис. |
Аппарат на вводе | Количество и max сечение присоединяемых кабелей, шт. × мм² |
Max количество встраиваемых модулей, шт. |
|
|---|---|---|---|---|---|
| ЩОМ-12 | 1 | Выключатель нагрузки (Iн до 100 А) | 1 × 35 или 2 × 16 | 12 | |
| ЩОУ-12 | Автоматический выключатель (Iн до 100 А) | 1 × 25 | |||
| ЩОМ-24 | 2 | Выключатель нагрузки (Iн до 100 А) | 1 × 35 или 2 × 16 | 24 | |
| ЩОУ-24 | Автоматический выключатель (Iн до 100 А) | 1 × 35 или 2 × 16 | |||
| ЩОМ-24-К | 3 | Выключатель нагрузки (Iн до 100 А) | Доп. клемник ввода |
1 × 70 или 2 × 35 | 12 |
| ЩОУ-24-К | Автоматический выключатель (Iн до 100 А) | ||||
| ЩОМ-36 | 4 | Выключатель нагрузки (Iн до 100 А) | 1 × 35 или 2 × 16 | для ЩОМ-36 — 36 для ЩОУ-45 — 45 |
|
| ЩОУ-45 | Автоматический выключатель (Iн до 100 А) | ||||
| ЩОМ-36-К | 5 | Выключатель нагрузки (Iн до 100 А) | Доп. клемник ввода |
1 × 70 или 2 × 35 | для ЩОМ-36 — 24 для ЩОУ-45 — 30 |
| ЩОУ-45-К | Автоматический выключатель (Iн до 100 А) | ||||
| Тип щитка | Общий вид щитка, № рисунка |
Размеры щитка (высота,× ширина × глубина), мм |
Размеры ниши в стене (высота × ширина × глубина), мм |
|---|---|---|---|
| ЩОМ-12 | 1 | 300 × 350 × 132 | — |
| ЩОМ-24 | 2 | 450 × 350 × 132 | — |
| ЩОМ-24-К | 3 | 450 × 350 × 132 | — |
| ЩОМ-36 | 4 | 600 × 350 × 132 | — |
| ЩОМ-36-К | 5 | 600 × 350 × 132 | — |
| ЩОУ-12 | 1 | 270 × 330 × 122 | 225 × 285 × 135 |
| ЩОУ-24 | 2 | 440 × 350 × 110 | 385 × 295 × 125 |
| ЩОУ-24-К | 3 | 440 × 350 × 110 | 385 × 295 × 125 |
| ЩОУ-45 | 4 | 560 × 430 × 130 | 495 × 365 × 135 |
| ЩОУ-45-К | 5 | 560 × 430 × 130 | 495 × 365 × 135 |
Вашу заявку вы можете передать нам на электронную почту: sbytenergokomplekt@bk.ru, либо по телефону: 8-025-500-71-09 (life, viber).
| Основные | |
|---|---|
| Страна производитель | Беларусь |
| Тип щита | Учетно-распределительный |
| Количество шкафов | 1 шт. |
| Тип оборудования | Шкаф |
| Пользовательские характеристики | |
| Производитель | РБ |
- Цена: от 70 руб.
