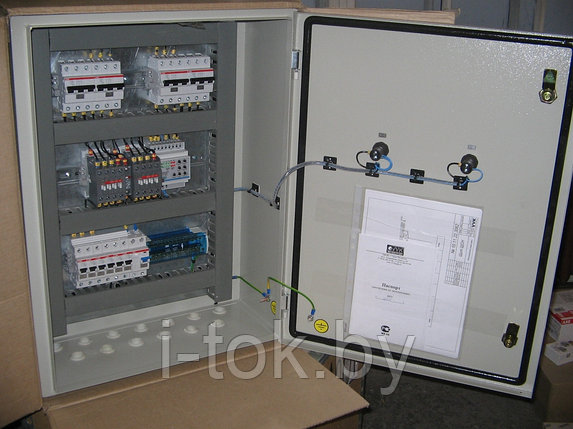

Щит распределительный Щ81, фото 2
Щит распределительный Щ81, фото 2
Описание
Характеристики
Информация для заказа
Отзывы о товаре

Щитки серии Щ81 предназначены для учета и распределения электроэнергии, защиты от перегрузок, токов короткого замыкания и токов утечки на землю в сетях переменного тока напряжением 380/220В с глухозаземленной нейтралью частотой 50 Гц и для нечастых оперативных включений/отключений цепей.

Щитки Щ81 обеспечивают:

  • ввод трехфазной сети напряжением 380/220В 50Гц, или однофазной сети напряжением 220В частотой 50Гц кабелем сечением до 4х50 мм;
  • распределение электроэнергии по трехфазной или однофазной цепи;
  • учет электроэнергии в трехфазных или однофазных цепях потребления;
  • защиту всех цепей от перегрузок и токов короткого замыкания;
  • защиту от токов утечки на землю;
  • отключение ввода по внешней команде(например команде прибора пожарной сигнализации);

В зависимости от назначения, существуют различные модификации щитков серии Щ81:

  • Щ81 гаражный;
  • Щ81 офисный;
  • Щ81 для электро тепловых нагрузок;
  • Щ81 с устройством АВР;
  • Щ81 офисный распределительный;
  • Щ81 для циркуляционных насосов;
  • Щ81 для вентиляционных нагрузок;

Также, конструкция Щ81 предусматривает наличие изолированной нулевой(N) и связанной с корпусом защитной(PE) шины, соединенные перемычками и укомплектованы контактными зажимами.

Стандартные условные обозначения для заказа щитка серии Щ81
Щ81-CE Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХУЗ Модификация
Щ81-CE Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХУЗ Исполнение по способу установки:
Н — навесное;
У — утопленное;
Щ81-CE Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХУЗ 1 — выключатель
1А — автоматический выключатель
1Д — УЗО
Щ81-CE Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХУЗ Номинальный ток щитка, А
Щ81-CE Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХУЗ Количество аппаратов защиты в
групповых линиях
Щ81-CE Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХУЗ Количество УЗО в групповых линиях
Щ81-CE Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХУЗ Ф — наличие приборов управления
СЧ — наличие счетчиков
Щ81-CE Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХУЗ Номер схемы
Щ81-CE Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХУЗ Степень защиты 31 и 54 для IP 31
и IP54 соответственно
Щ81-CE Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХУЗ Климатическое исполнение и категория по ГОСТ 15150-69
Схема Вводной
аппарат Iн, А
Аппарат учета
кол-во х Iн, А
Аппараты
распределения Iн 1.63А
Габариты Примечания
Номер n кол-во однополюсных
модулей
H L B
01 25,40,
63 (220 В)
1 х 5,10,20,
30 (220 В)
3 (220 В) + 2 (до 42 В) 500 250 162 Электрообогрев счетчика
Розетки с з.к. 220В
02 Без электрообогрева
Розетки с з.к. 220В

Вашу заявку вы можете передать нам по факсу: 392-45-71, на электронную почту: sbytenergokomplekt@bk.ru, либо по телефонам: 8-029-55-222-49, 8-029-639-45-2

7

Основные
Производитель  ООО "СбытЭнергоКомплект"
Страна производительБеларусь
Тип оборудованияШкаф
Тип щита  Учетно-распределительный
Количество шкафов  1 (шт.)
  • Цена: от 120 руб.
