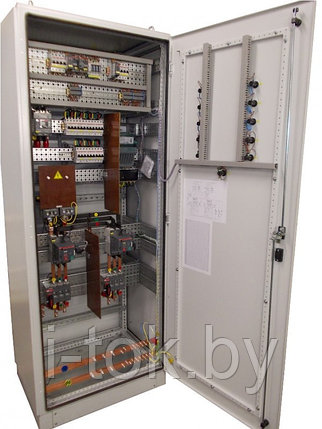

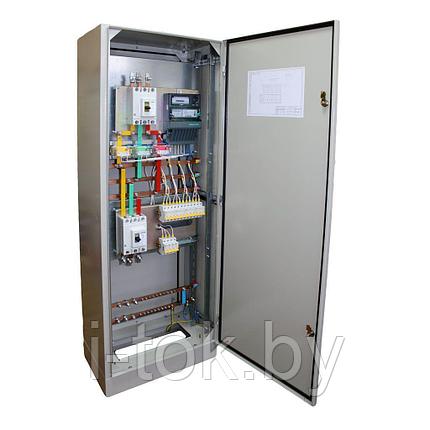

Вводно-распределительное устройство ВРУ обеспечивают защиту отходящих линий при перегрузках и коротких замыканиях и применяются в общественных, административных, бытовых и других типах зданий и сооружений.
Вводно-распределительные устройства представляют собой панели одностороннего обслуживания, которые могут объединяться в щиты (многопанельное исполнение).
В качестве аппаратуры ввода, распределения и защиты во ВРУ используются:
- рубильники;
- выключатели нагрузки;
- переключатели;
- автоматические выключатели;
- дифференциальные автоматические выключатели;
- устройства защитного отключения (УЗО);
- предохранители;
Дополнительно ВРУ могут оснащаться аппаратурой автоматического ввода резерва и блоками автоматического или диспетчерского управления освещением. Данные схемы принимаются исходя из устанавливаемой аппаратуры и разрабатываются индивидуально.
| № схемы | Ном. ток, А |
Элементы по схеме | Функц. блоки |
Аналог | ||
|---|---|---|---|---|---|---|
| Обозначение | Наименование | |||||
| 02 | 400 |
|
FU1 … FU6 | Предохранители ПН2 — 400А |
— | ВРУ1-13-10 ВРУ1-14-10 |
| 1PI, 2PI | Счетчики СА4-И672М или СА4-И678 (50-100А) |
|||||
| QS1, QS2 | Рубильники-переключатели ПЦ4-400А |
|||||
| TA1 … TA3 | Трансформаторы тока 300/5, 400/5 |
|||||
| SF1, SF2 | Автоматические выключатели АЕ 1031, 6,3А |
|||||
| HL1, HL2 | Лампы накаливания | |||||
Вашу заявку вы можете передать нам по факсу: 392-45-71, на электронную почту: sbytenergokomplekt@bk.ru, либо по телефонам: 8-029-55-222-49, 8-029-639-45-2
7
| Основные | |
|---|---|
| Страна производитель | Беларусь |
| Тип оборудования | Шкаф |
| Количество шкафов | 1 шт. |
| Тип щита | Учетно-распределительный |
| Пользовательские характеристики | |
| Производитель | ООО "СбытЭнергоКомплект" |
- Цена: от 120 руб.
