Вводно-распределительное устройство ВРУ обеспечивают защиту отходящих линий при перегрузках и коротких замыканиях и применяются в общественных, административных, бытовых и других типах зданий и сооружений.
Вводно-распределительные устройства представляют собой панели одностороннего обслуживания, которые могут объединяться в щиты (многопанельное исполнение).
В качестве аппаратуры ввода, распределения и защиты во ВРУ используются:
- рубильники;
- выключатели нагрузки;
- переключатели;
- автоматические выключатели;
- дифференциальные автоматические выключатели;
- устройства защитного отключения (УЗО);
- предохранители;
Дополнительно ВРУ могут оснащаться аппаратурой автоматического ввода резерва и блоками автоматического или диспетчерского управления освещением. Данные схемы принимаются исходя из устанавливаемой аппаратуры и разрабатываются индивидуально.

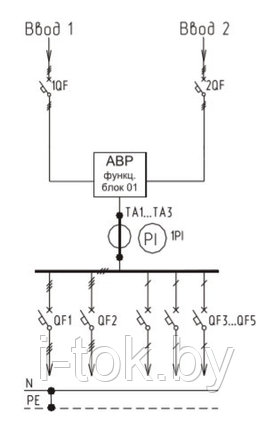

| № схемы | Ном. ток, А |
Элементы по схеме | Функц. блоки |
Аналог | ||
|---|---|---|---|---|---|---|
| Обозначение | Наименование | |||||
| 03 | 100 |
|
1PI | Счетчик СА4-И672М или СА4-И678 |
01 | ВРУ1-17-70 |
| 1QF, 2QF | Выключатели автоматические ВА57-35 (или АЕ2056), 100А | |||||
| QF1 | Выключатель автоматический АЕ2046 (или АЕ2044), 63А | |||||
| QF2 | Выключатель автоматический ВА57-35 (или АЕ2056), 100А | |||||
| QF3 … QF5 | Выключатели автоматические АЕ2046 (или АЕ2044), 63А | |||||
| TA1 … TA3 | Трансформаторы тока 100/5 |
|||||
Вашу заявку вы можете передать нам по факсу: 392-45-71, на электронную почту: sbytenergokomplekt@bk.ru, либо по телефонам: 8-029-55-222-49, 8-029-639-45-2
7
| Основные | |
|---|---|
| Страна производитель | Беларусь |
| Тип оборудования | Шкаф |
| Количество шкафов | 1 шт. |
| Тип щита | Учетно-распределительный |
| Пользовательские характеристики | |
| Производитель | ООО "СбытЭнергоКомплект" |
- Цена: от 120 руб.
