Вводно-распределительное устройство ВРУ обеспечивают защиту отходящих линий при перегрузках и коротких замыканиях и применяются в общественных, административных, бытовых и других типах зданий и сооружений.
Вводно-распределительные устройства представляют собой панели одностороннего обслуживания, которые могут объединяться в щиты (многопанельное исполнение).
В качестве аппаратуры ввода, распределения и защиты во ВРУ используются:
- рубильники;
- выключатели нагрузки;
- переключатели;
- автоматические выключатели;
- дифференциальные автоматические выключатели;
- устройства защитного отключения (УЗО);
- предохранители;
Дополнительно ВРУ могут оснащаться аппаратурой автоматического ввода резерва и блоками автоматического или диспетчерского управления освещением. Данные схемы принимаются исходя из устанавливаемой аппаратуры и разрабатываются индивидуально.
| № схемы | Ном. ток, А |
Элементы по схеме | Функц. блоки |
Аналог | ||
|---|---|---|---|---|---|---|
| Обозначение | Наименование | |||||
| 22 | 250 |
|
HL1, HL2 | Лампа | 31
32
|

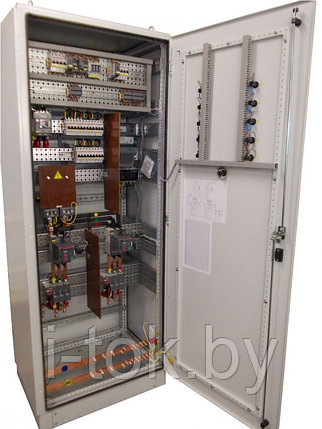

ВРУ1-22-56
ВРУ1-22-54
|
| FU1 … FU3 | Предохранители ПН2-250 | |||||
| FU4 … FU18 | Предохранители ПН2-100 | |||||
| QF1, QF2 | Выключатели автоматические АЕ1031, 6.3А | |||||
| QS1, QS2 | Рубильники-выключатели РЦ-2, 250А | |||||
| 1PI | Счетчик СА4-И678 (30-75А) или СА4-1 (10-50А) | |||||
Вашу заявку вы можете передать нам по факсу: 392-45-71, на электронную почту: sbytenergokomplekt@bk.ru, либо по телефонам: 8-029-55-222-49, 8-029-639-45-2
7
| Основные | |
|---|---|
| Страна производитель | Беларусь |
| Тип оборудования | Шкаф |
| Количество шкафов | 1 шт. |
| Тип щита | Учетно-распределительный |
| Пользовательские характеристики | |
| Производитель | ООО "СбытЭнергоКомплект" |
- Цена: от 120 руб.
