Вводно-распределительное устройство ВРУ обеспечивают защиту отходящих линий при перегрузках и коротких замыканиях и применяются в общественных, административных, бытовых и других типах зданий и сооружений.
Вводно-распределительные устройства представляют собой панели одностороннего обслуживания, которые могут объединяться в щиты (многопанельное исполнение).
В качестве аппаратуры ввода, распределения и защиты во ВРУ используются:
- рубильники;
- выключатели нагрузки;
- переключатели;
- автоматические выключатели;
- дифференциальные автоматические выключатели;
- устройства защитного отключения (УЗО);
- предохранители;
Дополнительно ВРУ могут оснащаться аппаратурой автоматического ввода резерва и блоками автоматического или диспетчерского управления освещением. Данные схемы принимаются исходя из устанавливаемой аппаратуры и разрабатываются индивидуально.

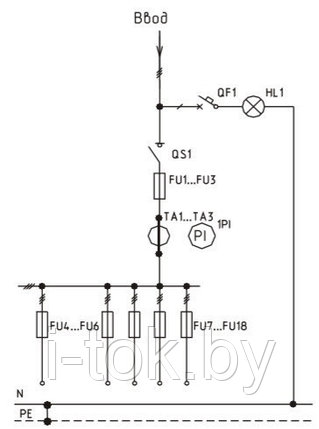

| № схемы | Ном. ток, А |
Элементы по схеме | Функц. блоки |
Аналог | |
|---|---|---|---|---|---|
| Обозначение | Наименование | ||||
| 27 | 250 | HL1 | Лампа | 31
32 |
ВРУ1-27-56
ВРУ1-27-54 |
| FU1 … FU3
FU4 … FU6 FU7…FU18 |
Предохранители ПН2-250
Предохранители ПН2-100 Предохранители НПН2-60 |
||||
| QF1 | Выключатели автоматические АЕ1031, 6.3А | ||||
| QS1 | Рубильники-выключатели РЦ-2, 250А | ||||
| 1PI | Счетчик СА4-И678 (30-75À, 50-100À) | ||||
| 2PI | Счетчик СА4-И672М | ||||
| TA1 … TA3 | Трансформаторы тока 30/5, | ||||
Вашу заявку вы можете передать нам по факсу: 392-45-71, на электронную почту: sbytenergokomplekt@bk.ru, либо по телефонам: 8-029-55-222-49, 8-029-639-45-2
7
| Основные | |
|---|---|
| Страна производитель | Беларусь |
| Тип оборудования | Шкаф |
| Количество шкафов | 1 шт. |
| Тип щита | Учетно-распределительный |
| Пользовательские характеристики | |
| Производитель | ООО "СбытЭнергоКомплект" |
- Цена: от 120 руб.
